详解蝶阀和闸阀的区别你知道吗?
蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制,主要起切断和节流作用。蝶阀全开到全关通常是小于90°,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改 善阀门的操作性能。

闸阀是一个启闭件闸板,是靠阀板的上下移动,控制阀门开度。闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,在管路中主要作切断用。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
结构不同

蝶阀主要由阀体、蝶板、阀杆、密封圈和传动装置组成。

(1)阀体:阀体呈圆筒状,上下部分各有一个圆柱形凸台,用于安装阀杆。蝶阀与管道多采用法兰连接;如采用对夹连接,其结构长度z小。

(2)阀杆:阀杆是蝶板的转轴,轴端采用填料函密封结构,可防止介质外漏。阀杆上端与传动装置直接相接,以传递力矩。

(3)蝶板:蝶板是蝶阀的启闭件。

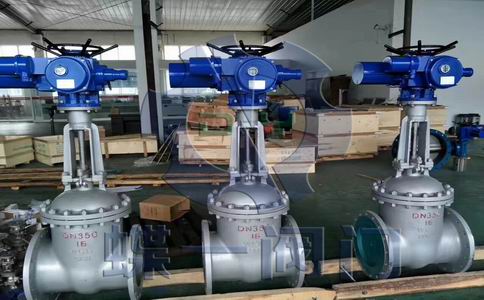

闸阀一般由阀体、阀座、阀杆、闸板、阀盖、密封圈几部分组成,可通过对传动装置和闸阀的配备可转化出多样化的电动闸阀与气动闸阀。

流量特性曲线不同

闸阀:阻力较小且关断性较好,关闭后密闭性好,内漏少,但不利于流量的调节,常用于干管的关断。

蝶阀:体积小,结合截止阀、球阀的优点。既可调节阀瓣的形状来设计成不同流量特性的阀门,又有比较好的关断性,管径也比较大,适用范围比较广,分热水、冷水两种。
应用范围不同

闸阀是常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。蝶阀适用于压力、温度及口径范围很大,尤其适用于中、大口径的管道。

蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上。工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。

一般而言,在供水管网中为了降低管道覆土深度,一般口径较大管道选配蝶阀,对覆土深度影响不大的,力求选配闸阀,但是同样规格的闸阀价格又比蝶阀的价格高。至于口径的分界线应各地按具体情况考虑。从近十年使用情况而言,蝶阀出现的故障比闸阀高,因此在条件许可的情况下,扩大闸阀的使用范围是值得关注的。
安装与维护不同

闸阀安装与维护

1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞;

2、双闸板闸阀应垂直安装,即阀杆处于垂直位置,手轮在顶部;

3、带有旁通阀的闸阀在开启前应先打开旁通阀,以平衡进出口的压差及减小开启力;

4、带传动机构的闸阀,按产品使用说明书的规定安装;

5、如果阀门经常开关使用,每月至少润滑一次。

蝶阀安装与维护

1、在安装时,阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀,开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。
