DKJ-3100M角行程电动执行器

产品型号:DKJ-3100M、DKJ-310CX、ZKJ-310

输出力矩:250NM

输入信号:开关量

输出信号:4-20mA DC/0-10mA DC

电源电压:AC220V、380V

咨询我们
全国服务热线400-078-9588

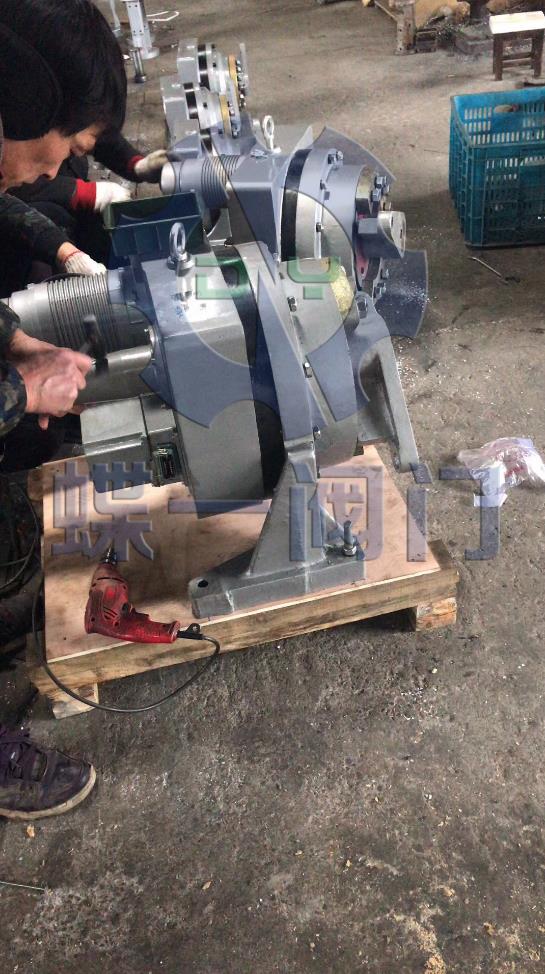

  • 产品说明

DKJ-310CX角行程电动执行机构DDZ-Ⅱ、Ⅲ型系列仪表中的执行单元,与DDZ-Ⅱ、Ⅲ型控制单元仪表配套使用.它以交流电源为动力,接受统一的标准信号4~20mA,DC(或0~10mA,DC),输入信号和位置发送器的反馈信号,通过伺服放大器的比较后,输出开关信号,驱动电机,经过机械减速,将输入信号转换成相对应的输出轴转角位移:自动地操纵风门挡板,蝶阀,球阀等装置,完成系统的自动调节任务:它广泛应用于电站、冶金、石油、化工、机械、轻工、纺织、食品和医药等工业部门的调节系统中.

DKJ-3100D特点

    ●位置发送器采用齿轮式传动,确保限位可靠准确

    ●采用带角度指示的精密导电塑料电位器调试方便,易懂

    ●电路采用环氧树脂封装的模块结构并经高低温老化,确保稳定可靠

    ●电机采用带过载保护的户外型伺服电机

  型号编制说明

    DKJ-310(CX)

    DK:普通型J:角行程310:输出力矩

    C:有“C”表示反馈信号4~20mA,  无“C”表示反馈信号0~10mA

    X:有“X”表示带电气限位,无“X”表示不带电气限位

    项目名称

           DKJ系列

控制
机构

    输入信号

           无

    反馈信号

         0~10mAdc 4~20mAdc

    死区

            0.4%~3%

    基本误差

           ±2.5%

    回差

           ≤1.5%

    限位

            开侧,闭侧

    开度检测

       精密导电塑料电位器


动力

    动力

           220V,50Hz

    驱动电机

          伺服电机

附属机构

    加热器

           选择件

    手动机构

           手轮

安装
条件

    环境温度

无加热器-25℃~+70℃

    相对湿度

            <95%

    环境气体

         无腐蚀性气体

    接线口

          十四线插头

    防护等级

      技术参数

产品规格型号

  型号

出轴转矩(Nm)

  额定转角

全行程时间(S)

额定电流(A)

质量(Kg)

  DKJ-210

    100

    90°

  100±20

    0.5

    31

  DKJ-310

    250

    90°

  100±20

    0.65

    48

  DKJ-410

    600

    90°

  100±20

    1.5

    86

  DKJ-510

    1600

    90°

  100±20

    2.5

    125

  DKJ-610

    4000

    90°

  100±20

    4.5

    125

  DKJ-710

    6000

    90°

  100±20

     8

    145

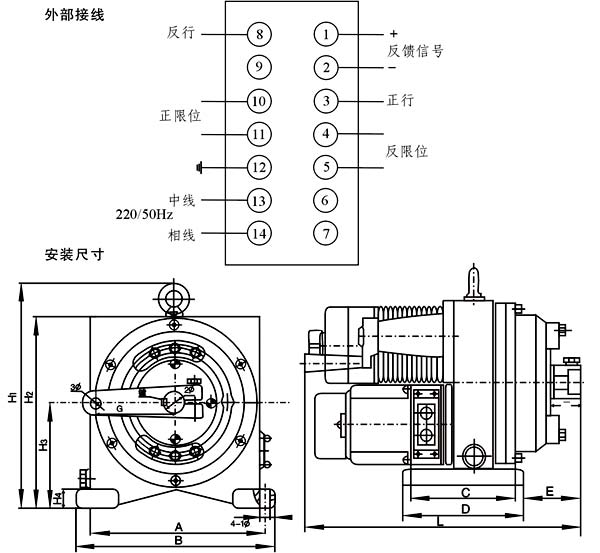

                                                  单位:mm     表  10

  型号

  A

  B

  C

  D

  E

  F

  G

  H1

  H2

  H3

H4

   L

  2Φ

  3Φ

DKJ-210

220

245

130

158

86

35

100

270

233

128

20

360

Φ12

 Φ25

 Φ14

8x7

DKJ-310

260

300

100

130

115

50

120

307

260

135

20

445

Φ13

 Φ35

 Φ16

 10x8

DKJ-410

320

365

130

162

142

60

150

380

322

170

30

565

Φ14

 Φ40

 Φ18

 12x8

DKJ-510

390

424

180

212

121

80

170

440

379

196

35

640

Φ14

 Φ58

 Φ20

18x11

DKJ-610

430

476

200

240

140

100

170

495

435

225

35

690

Φ14

 Φ60

 Φ30

18x11

DKJ-710

510

560

270

320

165

110

215

630

544

304

50

810

Φ22

 Φ86

 Φ30

24x14
