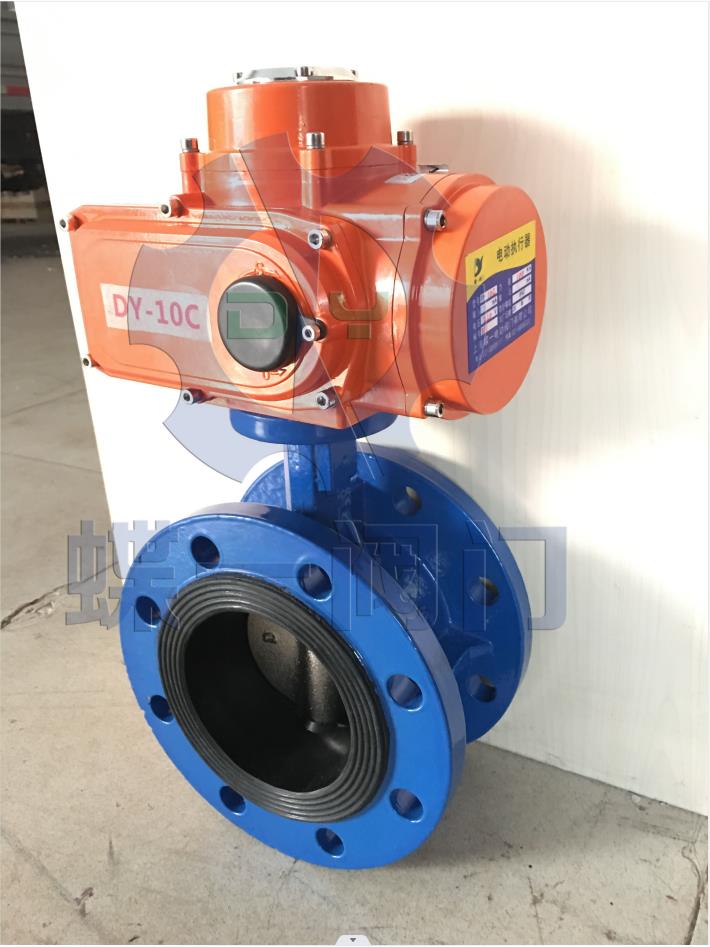

DYD941X精小型电动法兰蝶阀

型      号:DYD941X-16

阀体材质:球铁、铸钢、不锈钢

连接方式:法兰式

压      力:1.6MPa

通      径:DN40-DN400

电源电压:AC220V/380V

咨询我们
全国服务热线400-078-9588
  • 产品说明
法兰电动蝶阀 概述
电动法兰蝶阀是工业管道中应用最为常用的阀门品种之一。电动执行器旋转90°即可快速启闭,操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°至70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。

密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象
阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好
阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座
法兰对夹孔连接适用多种标准

法兰电动蝶阀 参数





电动执行器

普通开关型、无源触点开关型

电位计型带电阻输出

电位计型带4-20mA

调节型输入输出4-20mA

防爆电动执行器

EX dBT4

调节型、开关型

电压

AC220V AC110V AC380

DC12V DC24V DC110V

公称通径

DN40-500mm

公称压力

1.0/1.6Mpa

适用温度

EPDM:-30~+90

连接方式

法兰、对夹

阀体结构

双法兰

阀体材质

球墨铸铁、铸铁、铸钢不锈钢

阀板材质

球墨铸铁、铸铁、铸钢不锈钢

阀座衬里

EPDM

适用介质

水液、气体、油类等
